FreeCAD FEM後處理3:抓超標元素
結果管道(Result Pipeline)有了,但……一堆網格這麼多顏色看得我眼睛好花耶,能不能只顯示會掛掉的元素?沒問題。本篇教你如何設定數值上限,然後把數值破錶的元素通通抓出來。

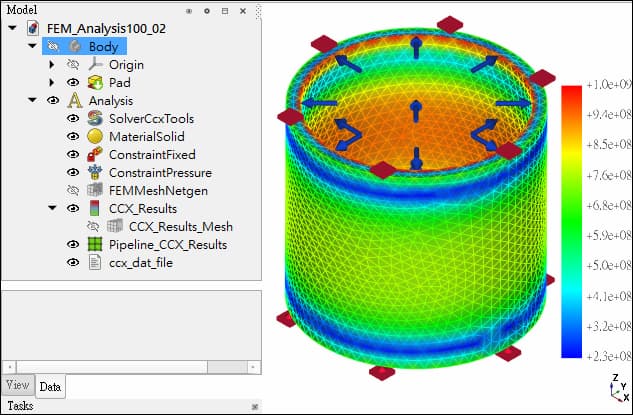

當您依照前文[FreeCAD FEM後處理1:建立Pipeline]完成所有進度後,結果應該如下圖:
進入FEM平台,先參考[FreeCAD_FEM後處理2:顯示變形]將管道Pipeline_CCX_Results隱藏,然後點選圖示建立數值篩選ScalarClip。指令圖示與樹狀圖位置如下圖:
點選圖示後,出現設定介面。假設材質von Mises Stress破壞上限是850 Mpa = 850000000 pa,輸入數值上限與連結數值項目方法如下圖:
結果如下圖:
von Mises Stress超過850 Mpa的元素通通抓出來啦。那……如果我有設變形網格WarpVector,數值篩選結果ScalarClip會變形嗎?答案是”會”。若你先完成前一篇[FreeCAD_FEM後處理2:顯示變形]後,先選WarpVector再執行數值篩選,得到的結果如下圖:
也就是說,後處理做過的設定是會互相影響的喔。
做分析發現強度不夠會掛掉怎麼辦?改呀!怎麼改?這時候,你可能需要觀察零件某些重要斷面的應力分布狀況,做為修改設計的參考。下一篇就教大家如何建立斷面數值分布圖,敬請期待……^ ^
(FreeCAD 0.21版適用)
