FreeCAD FEM後處理1：建立Pipeline

上一篇教大家如何進行簡單的分析，但計算完了，數據有了，然後呢？你得判斷這結果OK不OK呀。我們是得到一個好多顏色還會變形的網格圖啦，但那些顏色代表的數值為何？不知道。

這時候你需要後處理(post-processing)功能來彙整你的分析結果，如下圖：

當您依照前文[FreeCAD FEM基本分析流程]求解完畢後，檔案打開來應該如下圖：

右上角的視角導航方塊(navigation cube)會擋住後處理顯示的色階條(color bar)，深藍色背景改成白色網格與數值顯示會比較清晰，所以我們調整顯示(Display)設定如下圖：

按OK完成設定，畫面顯示如下圖：

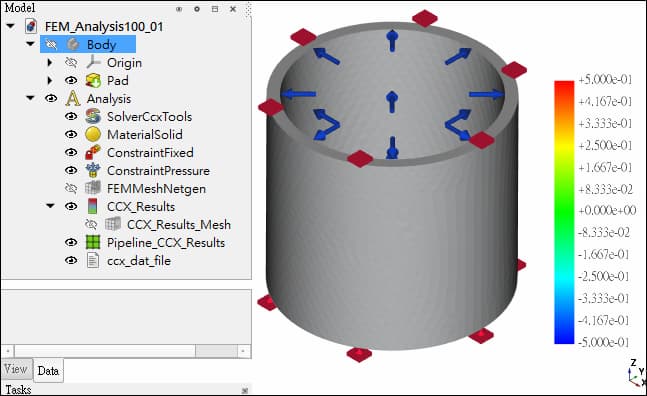

將CCX_Results_Mesh隱藏，並顯示Pipeline_CCX_Results，如下圖：

Pipeline_CCX_Results是所有後處理功能的基礎，一開始並沒有連結數值，必須手動設定。我們將結果管道顯示模式(Mode)設成有邊表面(Surface with Edges)，數值與von Mises Stress連結，方法如下圖：

結果如下圖：

若Report View有錯誤訊息，請進入顯示設定下的3D View將Rendering下的背光顏色Backlight color勾選起來，如下圖：

用滑鼠左鍵在色階條上點2下可修改小數點顯示位數與刻度等分數，如下圖：

請注意再注意，執行CCX_Results進入結果檢視介面的網格圖與結果管道(Result Pipeline)顯示的色階條毫無關聯。由第一張圖你就可看出顏色明顯不同，故千萬不要將兩者混搭使用！！切記切記！！

那…後處理還有別招嗎？當然有囉。網路上FreeCAD FEM教材不太完整，阿伯試試再跟大家分享，下回見。

(FreeCAD 0.21版適用)
