開外掛Part 2：用FCGear畫進階齒輪

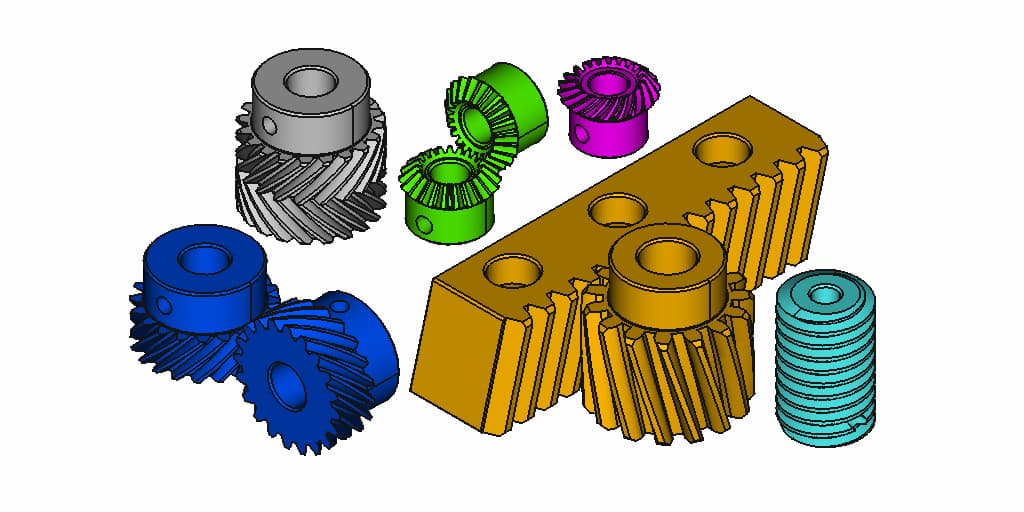

FCGear有啥能耐？有圖有真相，先來看看幾個齒輪成品範例：

如何，挺炫的吧。只要安裝FCGear這個外掛(add on)工作平台，你也可以在你的3D組合圖裏加入這些酷酷的「真」齒輪，而不是一些圓柱、圓錐形的簡化model。安裝方法請參考前文[愛設計？學FreeCAD！]，選名叫freecad.gears workbench的外掛即可。

FCGear的操作方式非常簡單：點選icon -> 出現齒輪3D model物件 -> 修改齒輪參數 -> 到Part Design工作平台畫其他部分 -> 完成。如下圖：

FCGear可以建立12種齒輪，依上圖icon由左至右分別是：

漸開線齒輪 (Involute Gear)：可繪製平齒、螺旋齒、人字齒。

漸開線內齒輪 (Internal Involute gear)：可繪製平齒、螺旋齒、人字齒。

漸開線齒條 (Involute Rack)：可繪製平齒、斜齒、人字齒。

擺線齒輪 (Cycloid e Gear)：可繪製平齒、螺旋齒、人字齒。

擺線齒條 (Cycloid Rack)：可繪製平齒、螺旋齒、人字齒。

傘齒輪 (Bevel Gear)：可繪製平齒、螺旋齒。

冠齒輪 (Crown Gear)：這功能有點問題，阿伯還沒試成功…> <

蝸桿 (Worm Gear)：可繪製單線、多線蝸桿。

T型正時齒輪 (Timing Gear T-shape)：正時皮帶輪(梯形槽)。

正時齒輪 (Timing Gear)：正時皮帶輪(圓形槽)。

燈籠齒輪 (Lantern Gear)：看起來像鍊輪。

擺線針輪 (HypoCycloid Gear)：常用於減速機。

齒輪參數例如齒數、模數、壓力角等在FCGear產生的齒輪物件中也有，但有幾個參數是Part Design齒輪功能沒有的，簡述如下：

beta：螺旋角

正齒輪為0度。螺旋齒與人字齒須設定角度，正值右旋，負值左旋。

double_helix：人字齒

預設值為false。若為true且螺旋角beta不等於0，則為人字齒。

pitch_angle：錐頂角

傘齒輪是由圓錐面加工而成，圓錐角的一半 = pitch_angle。

teeth：齒數

對蝸桿來說，齒數 = 線數。

參數設好後，切換到Part Design工作平台。先建立實體body，再以滑鼠點選齒輪物件後拖曳到body下，就會在body下產生名為BaseFeature的物件。然後你就可以用Part Design的功能在齒輪上長實體、挖洞、修剪、倒角……愛做啥就做啥囉，如下圖：

(FreeCAD 1.0.0版適用)
