FreeCAD範例：壓縮彈簧(下)
本範例的壓縮彈簧尺寸參數如下圖：
第一步：繪製底環
先進入FreeCAD的Part Design工作平台，在XZ平面以螺旋線最下圈的起點為圓心建立一直徑 = 10 mm的圓形草圖，然後以環狀擠出(Revolution)建立半圓環實體。如下圖所示：
第二步：繪製首圈螺旋線
在XZ平面以底環終點為圓心建立一直徑 = 10 mm的圓形草圖，然後以螺旋擠出(Additive helix)建立首圈螺旋線。如下圖所示：

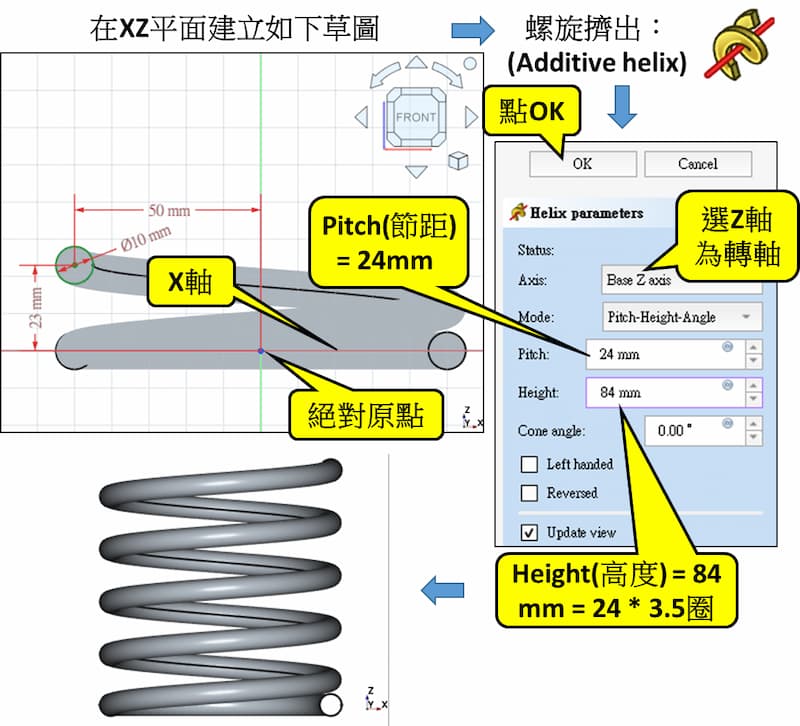

第三步：繪製有效圈數螺旋線
在XZ平面以首圈螺旋線終點為圓心建立一直徑 = 10 mm的圓形草圖，然後以螺旋擠出(Additive helix)建立有效圈數螺旋線。如下圖所示：
第四步：繪製末圈螺旋線
在XZ平面以有效圈數螺旋線終點為圓心建立一直徑 = 10 mm的圓形草圖，然後以螺旋擠出(Additive helix)建立末圈螺旋線。如下圖所示：
第五步：繪製頂環
在XZ平面以末圈螺旋線終點為圓心建立一直徑 = 10 mm的圓形草圖，然後以環狀擠出(Revolution)建立末圈半圓環實體。如下圖所示：
第六步：修平底環與頂環
修剪實體的方法就不多說了，基本上就是建立參考平面，然後用修剪實體把不要的部分切掉。完成的彈簧如下圖：
畫壓縮彈簧用到的功能也可以用在其他地方，例如管線、螺桿、螺栓、多斷面實體建立等。
(FreeCAD 1.0.0版適用)
